Alçak frekans pin tipi transformatörlerin kurulumu ve kullanımı sırasında ne gibi önlemler alınmalıdır?

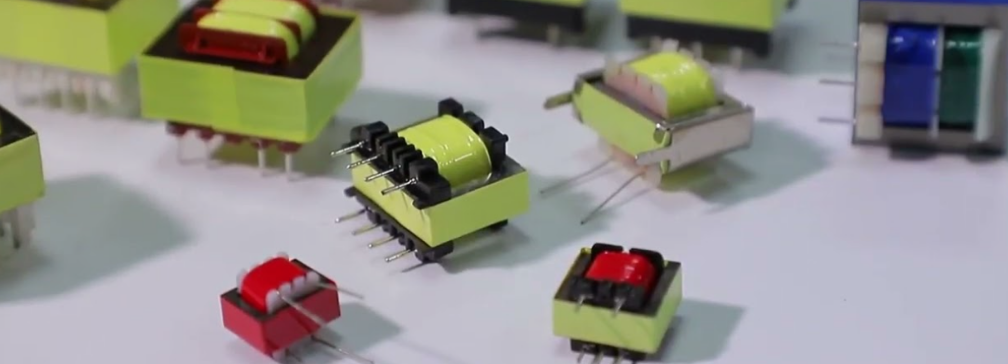

Düşük frekanslı pin tipi transformatörler güç kaynağı ekipmanları, endüstriyel kontrol, güç elektroniği, ev aletleri ve enstrümantasyonda yaygın olarak kullanılmaktadır. Öncelikle voltaj dönüşümü, elektriksel izolasyon ve kararlı güç kaynağı için kullanılırlar. Düşük frekanslı pin tipi transformatörler tipik olarak 50Hz veya 60Hz güç ortamlarında çalıştıklarından nispeten yüksek güce, boyuta ve ağırlığa sahiptirler. Bu nedenle ekipmanın güvenli, stabil ve uzun süreli çalışmasını sağlamak için kurulum ve kullanım sırasında çeşitli ayrıntılara özel dikkat gösterilmelidir.

1. Kurulum Öncesi Önlemler
Düşük frekanslı pin tipi bir transformatör kurmadan önce, transformatörün teknik parametrelerinin çalışma ortamına ve ekipman gereksinimlerine uygun olduğunu doğrulayın. Nominal giriş voltajı, çıkış voltajı, nominal güç ve çalışma frekansı gibi parametreler gerçek devre tasarımıyla tutarlı olmalıdır. Yanlış seçim kolaylıkla transformatörün aşırı yüklenmesine, ciddi aşırı ısınmaya ve hatta hasara neden olabilir.

İkinci olarak, düşük frekanslı pin tipi transformatörün sağlam olduğundan, pinlerin düzgün ve sağlam olduğundan ve yalıtım katmanında herhangi bir deformasyon, gevşeklik veya hasar olmadığından emin olmak için görünümünü kontrol edin. Herhangi bir anormallik bulunursa doğrudan kurulum ve kullanımdan kaçının. Ayrıca transformatörün yalıtım sınıfının ve gerilim dayanım kapasitesinin, özellikle endüstriyel veya yüksek talepli uygulamalarda önemli olan elektriksel güvenlik standartlarını karşıladığını doğrulayın.

2. Alçak Frekanslı Pin Tipi Transformatörlerin Doğru Montajı İçin Önemli Noktalar
Kurulum sırasında sabitleme yöntemi çok önemlidir. Düşük frekanslı pin tipi transformatörler genellikle pinlerin bir PCB kartına lehimlenmesi veya takılmasıyla kurulur. Nispeten büyük ağırlıkları nedeniyle, PCB tasarımında yeterli destek alanının ayrılması ve gerekirse uzun süreli titreşim veya darbeden kaynaklanan lehim bağlantılarının yorulmasını önlemek için sabitleme için vida, braket veya yapıştırıcı kullanılması önerilir.

Lehimleme yaparken, soğuk lehim bağlantılarından veya kötü bağlantılardan kaçınarak pimlerin lehim pedleriyle tam temas halinde olduğundan ve lehim bağlantılarının dolu ve sağlam olduğundan emin olun. Aşırı ısınma nedeniyle transformatörün iç yapısına veya izolasyon malzemelerine zarar vermemek için lehimleme sıcaklığı ve süresi uygun şekilde kontrol edilmelidir. Aynı zamanda, yetersiz mesafe nedeniyle kısa devre veya kaçak riskini önlemek için pimler arasında yeterli elektriksel açıklık korunmalıdır.
Kurulum yerinin seçimi de çok önemlidir. Düşük frekanslı pin tipi transformatörler, çalışma sırasında belirli miktarda ısı üretirler, bu nedenle sıcaklığa duyarlı bileşenlerden uzak tutulmalıdır. Makul bir düzen yalnızca ısı dağılımına yardımcı olmakla kalmaz, aynı zamanda çevredeki devrelere yönelik elektromanyetik paraziti de azaltır.

3. Düşük frekanslı pin tipi transformatörleri kullanırken alınacak önlemler
Pratik kullanımda, düşük frekanslı pin tipi transformatörlerin kararlı çalışmasını sağlamak için yük eşleştirme çok önemlidir. Uzun süreli aşırı yüklemeden kaçının çünkü bu, çekirdeğin aşırı ısınmasına, bobin yalıtımının eskimesine ve kullanım ömrünün kısalmasına neden olabilir. Anlık akım dalgalanmaları veya yük değişimleriyle baş edebilmek için belirli bir güç marjının ayrılması tavsiye edilir.

Güç kaynağı voltajının kararlılığı da aynı derecede önemlidir. Çok yüksek veya çok düşük giriş voltajı transformatörün çıkış performansını ve güvenliğini etkileyecektir. Anormal voltaj koşulları altında uzun süreli çalışma, dengesiz çıkış voltajına ve hatta aşağı akım devrelerinde hasara neden olabilir.

Çalışma sırasında transformatörün sıcaklık artışına dikkat edin. Anormal ısınma, alışılmadık sesler veya yanık kokusu tespit edilirse derhal gücü kesin ve transformatörü inceleyin. Bu olaylar genellikle aşırı yük, kısa devre veya dahili arızanın işaretleridir ve sürekli kullanım önemli bir güvenlik tehlikesi oluşturur.

4. Elektromanyetik Girişim ve Güvenlik Koruması
Düşük frekanslı pin tipi transformatörler, çalışma sırasında çevredeki hassas devreleri etkileyebilecek belirli bir elektromanyetik alan üretir. Paraziti azaltmak için tasarımda makul kablolama düzenlemeleri kullanılmalı ve gerekirse koruyucu önlemler veya filtreleme devreleri eklenmelidir. İyi topraklama tasarımı aynı zamanda sistemin elektriksel güvenliğinin ve parazit önleme özelliklerinin geliştirilmesine de yardımcı olur.

İnsan-makine teması veya yüksek güvenlik gereksinimleri içeren uygulamalarda elektriksel izolasyon performansına özel dikkat gösterilmelidir. Düşük frekans pin tipi transformatörün primer ve sekonder sargılarının, sızıntı risklerini önlemek için yeterli izolasyon mesafesine ve gerilim dayanım kapasitesine sahip olduğundan emin olun.

5. Günlük Bakım ve Muayene Önerileri
Düşük frekanslı pin tipi transformatörler nispeten kararlı bir yapıya sahip olmasına rağmen düzenli muayene hala çok gereklidir. Lehim bağlantılarının sağlam olup olmadığını, pimlerin oksitlenip oksitlenmediğini ve yalıtım malzemesinin eskiyip yaşlanmadığını düzenli olarak kontrol etmeniz önerilir. Herhangi bir anormallik bulunursa, bunlar derhal değiştirilmeli veya onarılmalıdır.

Aynı zamanda, transformatör yüzeyinde uzun süreli toz ve yağ birikmesini önleyerek ekipmanın içini temiz tutun. Bu, ısı dağılımına yardımcı olur ve arıza oranını azaltır. Yüksek sıcaklık veya yüksek nemli ortamlarda kullanıldığında, transformatörün uzun süreli güvenilir çalışmasını sağlamak için muayene sıklığı artırılmalıdır.

Düşük frekanslı pin tipi transformatörlerin kurulumu ve kullanımı karmaşık değildir ancak detaylara dikkat gerektirir. Seçim ve kurulumdan günlük kullanım ve bakıma kadar her husus, performansını ve ömrünü doğrudan etkiler. Düşük frekanslı iğne tipi transformatörler, yalnızca standart çalışma prosedürlerine sıkı sıkıya bağlı kalarak voltaj dönüşümünü ve elektriksel izolasyonu güvenilir bir şekilde gerçekleştirebilir ve tüm güç kaynağı sistemi için emniyetli ve güvenilir destek sağlayabilir.
