Transformatörün Tam Kılavuzu: Türler, Derecelendirmeler ve Uygulamalar

bir elektrik trafosu devreler arasında elektrik enerjisini elektromanyetik indüksiyon yoluyla aktaran statik bir elektromanyetik cihazdır. Volt-amper (VA) veya kilovolt-amper (kVA) cinsinden ifade edilen değeri, aşırı ısınmadan sürekli olarak kaldırabileceği maksimum yükü gösterir. Transformatörlerin nasıl derecelendirildiğini, hangi tiplerin bulunduğunu ve hangisinin uygulamanıza uygun olduğunu anlamak güvenli, verimli güç sistemi tasarımı için çok önemlidir.

Bir Transformatör Nasıl Derecelendirildi?

Transformatörler derecelendirilir volt amper (VA) veya kilovolt amper (kVA) , watt değil; çünkü derecelendirmenin, güç faktöründen bağımsız olarak hem dirençli hem de reaktif yükleri hesaba katması gerekir. Derecelendirme, transformatörün nominal voltajının ve birincil veya ikincil taraftaki nominal akımın çarpımını yansıtır.

Bir transformatör isim plakasındaki temel parametreler şunları içerir:

• kVA derecesi – Toplam görünen güç kapasitesi (örn. 50 kVA, 500 kVA)
• Birincil ve ikincil gerilimler – Giriş ve çıkış voltaj seviyeleri (örn. 11.000V / 400V)
• Frekans – Tipik olarak 50 Hz veya 60 Hz
• Empedans (%Z) – Kısa devre akımını etkiler; ortak değerler %4 ile %6 arasında değişir
• Soğutma sınıfı – Büyük üniteler için ONAN (doğal petrol, doğal hava), ONAF, OFAF, vb.; Kuru tip için AN veya AA
• Yalıtım sınıfı – Sınıf B (130°C), Sınıf F (155°C) veya Sınıf H (180°C) gibi sıcaklık değerleri

Örneğin, bir 400V'de 100 kVA trafo ikincil maksimum 144,3 A akım sağlayabilir (üç faz için 100.000 ÷ 400 × √3). Bunun sürekli olarak aşılması, yalıtımın bozulmasına ve sonuçta arızaya neden olur.

Yükseltici ve Düşürücü Transformatörler

Elektrik transformatörlerinin en temel sınıflandırması gerilim dönüşüm yönüne göredir.

Yükseltici Transformatör

Bir yükseltici transformatör, voltajı birincilden ikincil düzeye yükseltir. İkincil sargının birincilden daha fazla dönüşü vardır. Örneğin, bir 11 kV üreten jeneratör uzun mesafeli iletim için bir yükseltici transformatörü 400 kV çıkışa besleyebilir; böylece akımı ve dolayısıyla dirençli kayıpları (P = I²R) 1.000'in üzerinde bir faktörle azaltır. Enerji santralleri evrensel olarak çıkış aşamalarında yükseltici transformatörler kullanır.

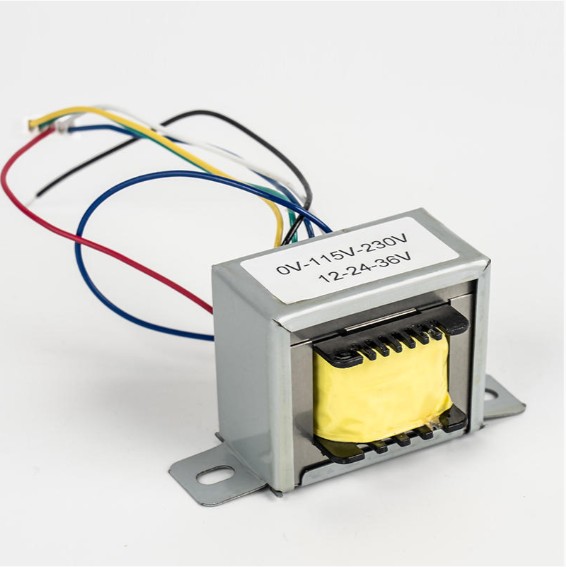

Düşürücü Trafo

Düşürücü bir transformatör, son kullanıcının güvenli tüketimi için voltajı azaltır. Dağıtım trafo merkezleri 33 kV veya 11 kV'tan 400V/230V konut ve ticari tedarik için. Daha küçük düşürücü üniteler (örneğin 240V - 12V) düşük voltajlı aydınlatmaya, kapı zillerine ve HVAC kontrol sistemlerine güç sağlar.

Her iki tip de aynı dönüş oranı ilkesini izler: V₁/V₂ = N₁/N₂, burada V gerilim ve N, sarım dönüşlerinin sayısıdır.

Farklı Transformatör Çeşitleri ve Uygulamaları

Transformatörler, her biri belirli performans gereksinimleri, ortamlar ve güç seviyeleri için optimize edilmiş birçok biçimde tasarlanmıştır. Aşağıda en önemli türler bulunmaktadır.

Güç Trafosu

Güç transformatörleri iletim şebekelerinde çalışır. 33 kV'un üzerindeki gerilimler ve derecelendirmeler tipik olarak 100 MVA'dan 1.000 MVA'ya kadardır. Neredeyse sürekli tam yükte çalışma için tasarlanmışlardır ve diğer tüm faktörlerin üzerinde düşük kayıplara öncelik verirler. Yağa batırılmış soğutma (ONAN/ONAF) standarttır. Verimlilikleri genellikle aşıyor %99 Bu da şebeke ölçeğinde %0,1'lik bir iyileşmeyi bile önemli kılıyor.

Ningbo Chuangbiao Electronic Technology Co., Ltd., güç sistemi altyapısında düşük frekanslı transformatör teknolojisini uygulayarak verimli enerji iletimi sağlar ve istikrarlı şebeke çalışmasını garanti etmek için hat kayıplarını azaltır.

Dağıtım Trafosu

Dağıtım transformatörleri, teslimat noktasında voltajı orta voltajdan (tipik olarak 11 kV veya 33 kV) düşük voltaja (400V/230V) düşürür. Değişken yüklerde çalışırlar ve 25 kVA'dan 2.500 kVA'ya . Hem yağlı tip hem de kuru tip (döküm reçine) çeşitleri yaygındır, yangın güvenliği nedeniyle iç mekanlarda kuru tip tercih edilir.

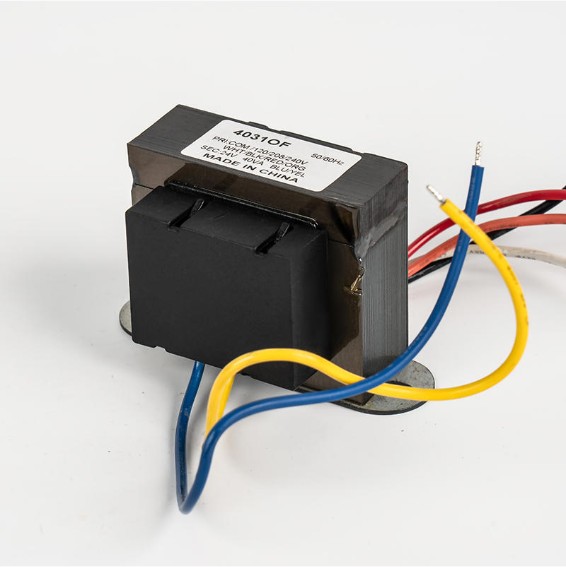

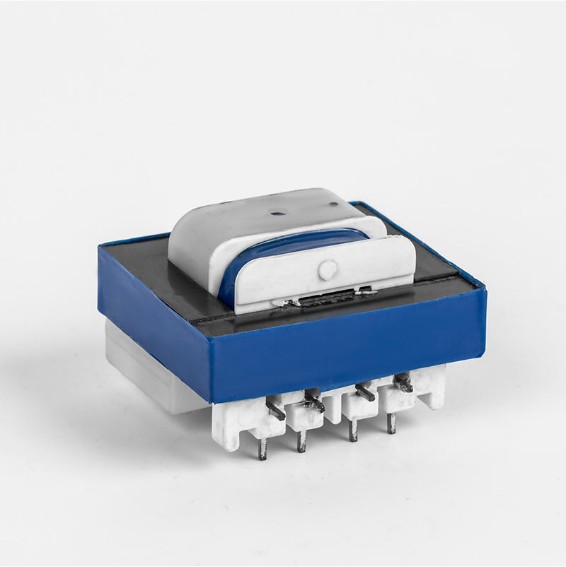

Klima Trafosu

bir air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive kompresörler, fan motorları ve kontrol panoları . Bölünmüş sistemli bir klimada, kontrol panosu transformatörleri genellikle termostat devreleri için 24V AC çıkış sağlar. Daha büyük ticari HVAC üniteleri, kontrol gücü için 40–150 VA değerindeki transformatörleri kullanabilir.

İnvertör tipi klimalarda transformatör AC-DC-AC dönüşüm zincirinin bir parçası olarak çalışır. Buradaki verimli transformatör tasarımı, ünitenin enerji değerini (EER/COP) doğrudan etkiler. Chuangbiao'nun düşük frekanslı transformatörleri, soğutma ekipmanlarında tam da bu role hizmet ediyor; AC gücünü, kompresörleri ve fan motorlarını çalıştırmaya uygun DC'ye dönüştürerek verimli soğutma veya ısıtma sağlıyor.

İzolasyon Trafosu

bir isolation transformer has a 1:1 dönüş oranı — Birincil amacı voltaj dönüşümü değil, devreler arasında galvanik izolasyondur. Bu, temel döngüleri kırar, ortak mod gürültüsünü bastırır ve hastaneler, laboratuvarlar ve veri merkezleri gibi ortamlarda personel güvenliği sağlar.

Dikkat edilmesi gereken temel özellikler:

• İzolasyon voltajı : Sargılar arasında tipik olarak 1.500V ila 4.000V
• Kaçak akım : Tıbbi sınıf üniteler sızıntıyı 500 µA'nın altında tutmalıdır (IEC 60601)
• Korumalı sargılar : Faraday koruması, hassas elektroniklerdeki kapasitif kuplajı daha da azaltır

Endüstriyel otomasyonda izolasyon transformatörleri, PLC'leri ve sensörleri güç hattındaki geçici yüksek gerilimlerden korur.

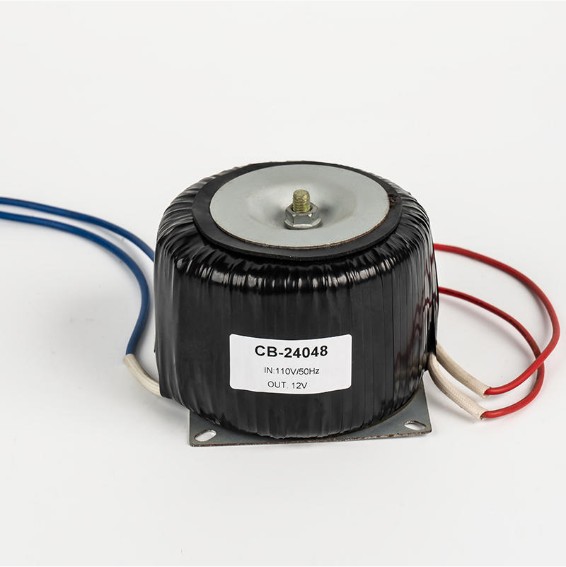

Toroidal Trafo

Toroidal bir transformatör, geleneksel bir E-I laminat yığını yerine halka şeklinde (toroidal) bir manyetik çekirdek kullanır. Sürekli çekirdek yolu hava boşluklarını ortadan kaldırarak şunları sağlar:

• %95-98'e varan verimlilik karşılaştırılabilir EI-çekirdek tasarımları için ~%85-90'a karşılık
• Düşük elektromanyetik girişim (EMI) – başıboş manyetik alan tipik olarak EI çekirdekli transformatörlerden 8-10 kat daha düşüktür
• Kompakt ve hafif – eşdeğer EI tasarımlarına göre %50'ye kadar daha küçük ve daha hafif
• Düşük yüksüz kayıplar ve duyulabilir gürültü

Toroidal transformatörler, alan ve EMI'nin kritik kısıtlamalar olduğu ses ekipmanlarında, tıbbi cihazlarda, endüstriyel kontrol panellerinde ve birinci sınıf güç kaynaklarında yaygın olarak kullanılır. Ana sınırlamaları, geleneksel laminat tasarımlara kıyasla VA başına daha yüksek maliyet ve çekirdek doygunluğuna neden olan DC kaymasına duyarlılıktır.

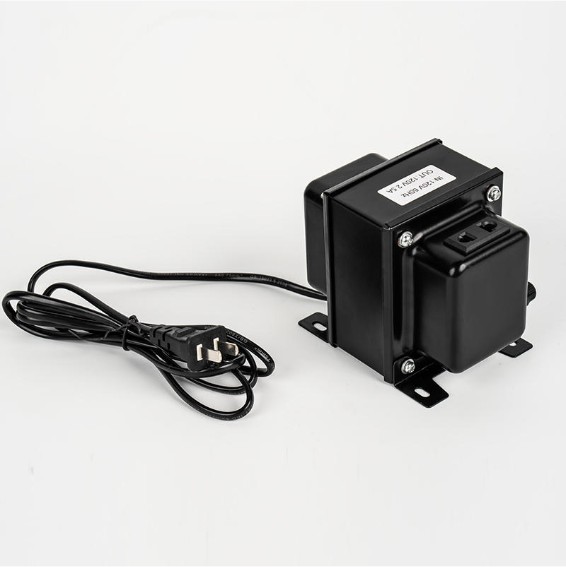

Otomatik Transformatör

bir auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it daha kompakt ve daha ucuz — 220V'tan 110V'a dönüşüm veya motorun yumuşak başlatılması gibi orta düzeyde voltaj ayarının gerekli olduğu yerlerde kullanışlıdır. Ancak galvanik izolasyon sağlamadığından güvenlik izolasyonunun gerekli olduğu yerlerde uygun değildir.

Alet Trafosu (CT ve PT)

Akım trafoları (CT) ve potansiyel/gerilim trafoları (PT/VT) aşağıdaki amaçlar için kullanılır: ölçüm ve koruma , güç dağıtımı değil. Güvenli ölçüm için 1000:5 A kademeli akım akımına sahip bir CT. 11.000:110 V değerindeki bir PT, voltmetrelerin ve rölelerin standart cihaz seviyelerinde çalışmasını sağlar. Doğruluk sınıfları ölçüm için 0,1'den 3'e ve koruma için 5P veya 10P'ye kadar değişir.

Bir Bakışta Trafo Tipleri

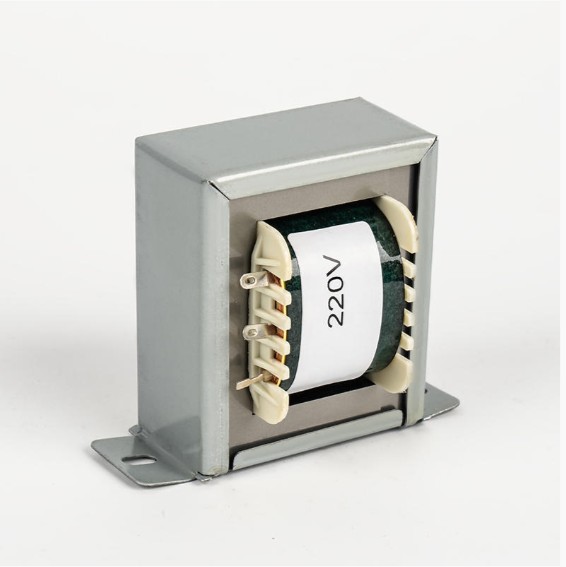

Endüstriyel ve Yeni Enerji Uygulamalarında Alçak Frekans Transformatörleri

Düşük frekanslı transformatörler (50 veya 60 Hz şebeke frekansında çalışan), sağlamlıkları, yüksek verimlilikleri ve büyük güç seviyelerini güvenilir bir şekilde idare edebilme yetenekleri nedeniyle endüstriyel güç sistemlerinin omurgası olmayı sürdürüyor. Yüksek frekanslı anahtarlama transformatörlerinin aksine, düşük frekanslı tasarımlar doğası gereği daha dayanıklıdır ve zorlu ortamlara daha uygundur.

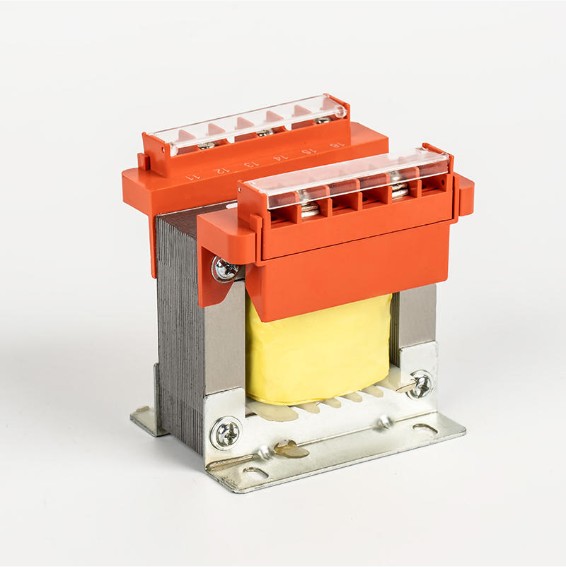

Endüstriyel Kontrol ve Otomasyon

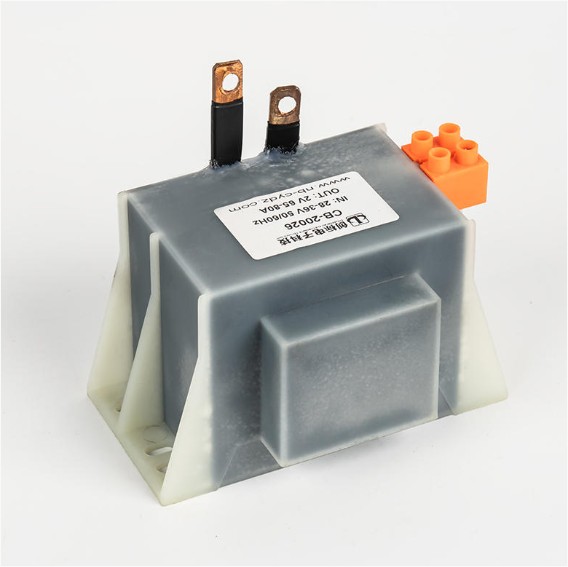

Endüstriyel otomasyon sistemlerinde, düşük frekanslı transformatörler güç kontrolünde temel bileşenler olarak görev yapar, AC'den DC'ye dönüşümü gerçekleştirir ve motorları ve aktüatörleri çalıştırır. Elektrik kaynakçılarında şunları sağlarlar: kararlı kaynak voltajı ve akımı —tutarlı kaynak kalitesi açısından kritik öneme sahiptir. Voltaj regülatörleri ve stabilizatörleri aynı zamanda dalgalanan yükler altında sıkı çıkış toleranslarını korumak için düşük frekanslı transformatörlere de bağlıdır.

Fotovoltaik İnvertörler ve Enerji Depolama

Yenilenebilir enerji küresel ölçekte ölçeklenirken, fotovoltaik (PV) invertörlerde düşük frekanslı transformatörler vazgeçilmez hale geldi. bir şebekeye bağlı PV sistemi Transformatör, DC'yi güneş panellerinden şebeke uyumlu AC'ye dönüştürür, voltajı şebeke seviyelerine yükseltirken, birçok ülkede düzenleyici bir gereklilik olan temel galvanik izolasyonu sağlar. Tipik PV invertör transformatörleri %97-98,5 verimlilikte çalışır.

Akü enerji depolama sistemlerinde (BESS), transformatörler çift yönlü güç akışını yönetir; aküyü şebekeden şarj eder (AC'den DC'ye) ve şebekeye veya yüklere (DC'den AC'ye) geri boşaltır. Bu döngü rolündeki güvenilirlikleri, sistemin çalışma süresini ve gidiş-dönüş verimliliğini doğrudan belirler.

Ningbo Chuangbiao Electronic Technology Co., Ltd., yüksek verimliliği fotovoltaik ve depolama ortamlarında sürekli çalışma için gereken termal kararlılıkla birleştirerek, bu yeni enerji uygulamaları için tam olarak optimize edilmiş düşük frekanslı transformatörler geliştirmektedir.

Aydınlatma ve Ev Aletleri

Aydınlatma uygulamalarındaki düşük frekanslı transformatörler, parlaklığı ve renk tutarlılığını kontrol etmek için voltajı düzenler. Ev aletlerinde, şebeke dalgalanmalarına rağmen istikrarlı besleme sağlarlar; hassas elektronikleri, ekipmanın ömrünü kısaltabilecek veya operasyonel arızalara neden olabilecek voltaj düşmelerinden veya dalgalanmalarından korurlar.

Uygulamanız için Doğru Transformatörü Nasıl Seçersiniz?

Yanlış transformatör tipinin veya değerinin seçilmesi aşırı ısınmaya, erken arızaya veya güvenlik tehlikelerine yol açar. Şu faktörleri göz önünde bulundurun:

1. Yük tipi ve güç faktörü – Endüktif yükler (motorlar, kaynakçılar) daha düşük güç faktörlerine sahiptir; kVA'yı buna göre boyutlandırın ve genellikle %20-25 marj ekleyin.
2. Gerilim gereksinimleri – Giriş (birincil) ve çıkış (ikincil) gerilimlerini ve yükseltme veya düşürmenin gerekli olup olmadığını doğrulayın.
3. İzolasyon gereksinimi – Güvenlik veya gürültü reddi için galvanik izolasyon gerekiyorsa, otomatik transformatör yerine izolasyon veya standart iki sargılı transformatör kullanın.
4. Fiziksel kısıtlamalar – Alanın ve EMI'nin kritik olduğu yerlerde (örn. ses amplifikatörleri, tıbbi cihazlar), toroidal tasarımları seçin.
5. Çevre – Kapalı alanlar için iç mekan kuru tip (döküm reçine); Dış mekan trafo merkezleri veya yüksek kapasiteli kurulumlar için yağ soğutmalı.
6. Verimlilik ve işletme maliyetleri – 7/24 çalışan transformatörler için Verimlilikte %1 iyileşme 100 kVA'lık bir ünite yılda yaklaşık 876 kWh tasarruf sağlar; bu, 20 yıllık varlık ömrü boyunca önemli bir miktardır.

Her zaman geçerli standartlara uygunluğu doğrulayın: Kuzey Amerika uygulamaları için IEC 60076 (güç transformatörleri), IEC 61558 (güvenlik transformatörleri) veya IEEE C57 serisi.
