Transformatörler Nasıl Çalışır: Türleri, Yapısı, Uygulamaları ve Sınırlamaları

Nedir? Transformatörler ?

Transformatör, iki veya daha fazla devre arasında elektromanyetik indüksiyon yoluyla enerji aktaran, voltaj dönüşümü, akım regülasyonu ve elektriksel izolasyon doğrudan elektrik bağlantısı olmadan. Çekirdeğinde, bir transformatör, paylaşılan bir manyetik çekirdeğin etrafına sarılmış iki veya daha fazla tel bobininden (sargılardan) oluşur. Alternatif akım birincil sargıdan akarken, ikincil sargıda bir voltajı indükleyen değişen bir manyetik alan üretir; bu, Faraday'ın Elektromanyetik İndüksiyon Yasasının işleyişidir.

Transformatörler genel olarak çalışma frekanslarına göre iki ana türe ayrılır: düşük frekanslı transformatörler (tipik olarak 50–60 Hz'de çalışır) ve yüksek frekanslı transformatörler (birkaç kHz'den birkaç MHz'e kadar çalışır). Her iki tür de güç sistemleri, endüstriyel ekipmanlar, tüketici elektroniği ve yenilenebilir enerji altyapısında vazgeçilmezdir.

Tarihsel Bağlam: Transformers Dünyaya Nasıl Güç Sağladı?

Transformatör ilk kez 1831'de elektromanyetik indüksiyonu keşfeden Michael Faraday tarafından gösterildi. Bugün bildiğimiz pratik transformatör, 1880'lerde Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. ve Westinghouse'daki ekip gibi mühendisler tarafından geliştirildi. Edison'un DC sistemi ile Tesla/Westinghouse'un AC sistemi arasındaki "Akım Savaşı" kesin olarak AC tarafından kazanıldı; büyük ölçüde transformatörlerin uzun mesafeli iletim için voltajı artırabilmesi ve ardından güvenli ev kullanımı için geri çekebilmesi nedeniyle, o zamanlar DC teknolojisinin verimli bir şekilde başaramadığı bir şeydi bu.

20. yüzyılın başlarında transformatörler dünya çapındaki elektrik şebekelerinin omurgasını oluşturdu. Bugün, bir akıllı telefon şarj cihazının içindeki küçük ferrit çekirdekli transformatörlerden devasa 1.000 MVA birimi Ulusal şebeke trafo merkezlerinde trafo teknolojisi neredeyse tüm modern elektrik altyapısının temelini oluşturur.

Transformatörün Temelleri: Gerilim, Dönüş Oranı ve Verimlilik

Bir transformatörün temel çalışması, dönüş oranıyla yönetilir - birincil sargıdaki (N₁) sarım sayısının ikincil sargıya (N₂) oranı:

• Yükseltici transformatör : N₂ > N₁ → İkincil voltaj, birincil voltajdan daha yüksektir (örneğin, uzun mesafeli iletim için enerji santrali çıkışı 400 kV'a yükseltildi)

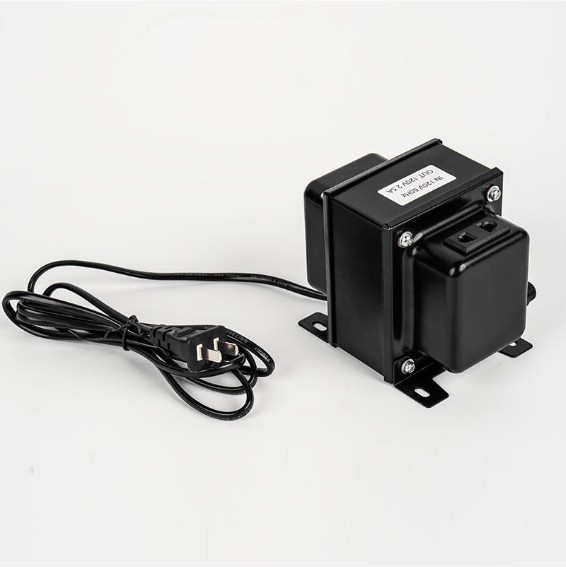

• Düşürücü transformatör : N₂ < N₁ → İkincil voltaj, birincil voltajdan daha düşüktür (örneğin, 11 kV dağıtım, evler için 230 V'a düşürülmüştür)
• İzolasyon transformatörü : N₁ = N₂ → Her iki tarafta aynı voltaj, elektriksel güvenlik ve ses yalıtımı için kullanılır

Gerilim ilişkisi şu şekildedir: V₁/V₂ = N₁/N₂. Sonuç olarak akım ters yönde dönüşür: I₁/I₂ = N₂/N₁. Modern güç transformatörleri başarıyor %95–%99,5 verimlilik , onları şimdiye kadar yapılmış en verimli elektrikli makineler arasında yapıyor. Kayıplar iki kaynaktan kaynaklanır: bakır kayıpları (sargılarda I²R ısınması) ve çekirdek kayıpları (manyetik çekirdekteki histerezis ve girdap akımı kayıpları).

Transformatör Yapısı: Temel Bileşenlerin Açıklaması

Bir transformatörün nasıl çalıştığını anlamak, onun temel yapısal bileşenlerini bilmeyi gerektirir:

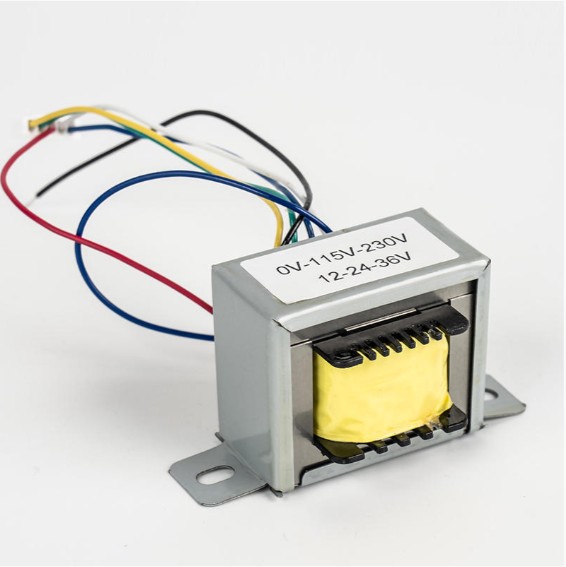

Manyetik Çekirdek

Çekirdek, manyetik akıyı sargılar arasında kanalize eder. Düşük frekanslı transformatörler, 50/60 Hz'de girdap akımı kayıplarını en aza indirmek için lamine silikon çelik çekirdekler (0,25–0,5 mm kalınlığında levhalar) kullanır. Yüksek frekanslı transformatörler, kHz-MHz frekanslarında daha düşük çekirdek kayıplarına sahip olan ferrit çekirdekler veya toz demir çekirdekler kullanır. Çekirdek geometrisi değişiklik gösterir; yaygın şekiller arasında E-I çekirdekleri, toroidal çekirdekler ve U-I çekirdekleri bulunur; bunların her biri akı verimliliği, sarma kolaylığı ve EMI koruması açısından belirli avantajlara sahiptir.

Birincil ve İkincil Sargılar

Sargılar, çekirdeğin etrafına sarılmış yalıtımlı bakır (veya bazen alüminyum) tel bobinleridir. Birincil sargı AC giriş gücünü alır; ikincil çıkış gücünü sağlar. Çoklu sargı tasarımları aynı anda birden fazla çıkış voltajı sağlayabilir. Yalıtım sınıfı (A, B, F, H) izin verilen maksimum sıcaklığı belirler — H Sınıfı izolasyon 180°C'ye kadar dayanıklıdır , yüksek yüklü endüstriyel transformatörler için uygundur.

Yalıtım ve Soğutma Sistemleri

Büyük güç transformatörleri, hem yalıtım hem de ısı dağıtımı için mineral yağa veya sentetik ester sıvısına daldırılır. Daha küçük kuru tip transformatörler hava soğutmalı veya reçine kapsülleme (döküm reçineli transformatörler) kullanır. Yağ soğutmalı üniteler, 100'e kadar değerleri karşılamak için zorlamalı yağ ve hava soğutma (OFAF) sistemlerini kullanabilir. 1.000 MVA ve üzeri .

Transformatörler Nasıl Çalışır: Adım Adım Elektromanyetik Süreç

1. Birincil sargıya AC voltajı uygulanarak alternatif akımın içinden geçmesi sağlanır.
2. Bu alternatif akım, çekirdekte uygulanan voltajla orantılı, frekans ve dönüş sayısıyla ters orantılı, zamanla değişen bir manyetik akı yaratır (Faraday Yasası: V = N × dΦ/dt).
3. Manyetik akı, çekirdekten ikincil sargıya verimli bir şekilde yönlendirilir.
4. Değişen akı, ikincil sargıda (çıkış voltajı) dönüş oranı tarafından belirlenen bir EMF'yi (elektromotor kuvvet) indükler.
5. İkincil devreye bir yük bağlandığında akım akar ve transformatör, enerji dengesini (eksi kayıplar) korumak için birincil akımını otomatik olarak ayarlar.

Bu süreç tamamen pasiftir - geleneksel bir transformatörde hareketli parça yoktur, aktif anahtarlama yoktur - bu nedenle transformatörler genellikle olağanüstü güvenilirlik ve uzun çalışma ömrü sunar. 25-40 yıl bakımlı güç transformatörleri için.

Düşük Frekans Transformatörü ve Yüksek Frekans Transformatörü

Düşük ve yüksek frekanslı transformatörler arasındaki ayrım, yalnızca çalışma frekansının ötesine geçer; çekirdek malzemesini, fiziksel boyutu, verimlilik profilini ve uygulama uygunluğunu etkiler.

Düşük Frekanslı Transformatör: Güçlü Yönler ve Kullanım Durumları

Düşük frekanslı transformatörler doğrudan şebeke AC gücüyle (50 veya 60 Hz) çalışır ve güvenilirlik, elektriksel izolasyon kalitesi ve yüksek dalgalanma akımlarıyla başa çıkma yeteneği . Güç dağıtımının, endüstriyel otomasyonun, elektrikli kaynağın ve yenilenebilir enerji sistemlerinin beygirleridirler. Örneğin, bir solar invertör sistemindeki 100 kVA'lık düşük frekanslı bir izolasyon transformatörü, yalnızca DC'den türetilen AC'yi şebeke voltajına dönüştürmekle kalmaz, aynı zamanda hem invertörü hem de şebekeyi arıza akımlarından koruyan galvanik izolasyon sağlar.

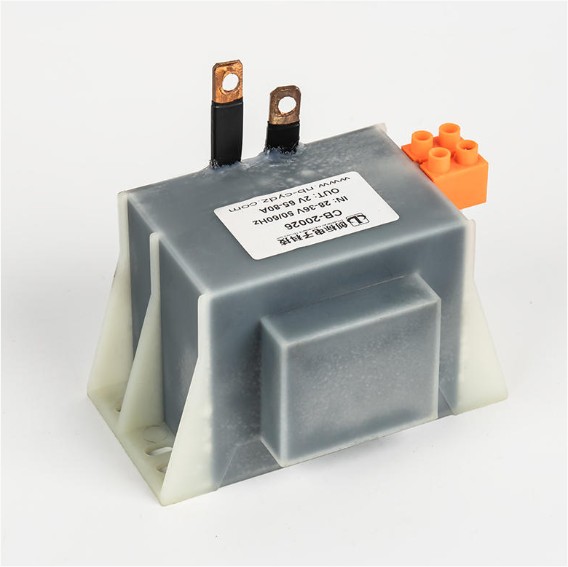

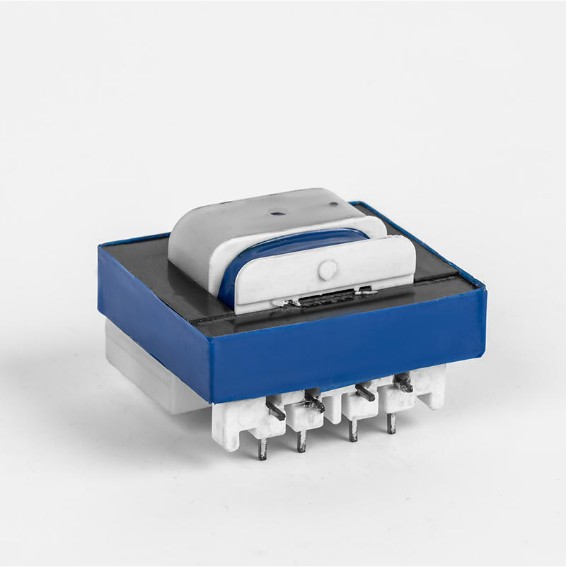

Ningbo Chuangbiao Electronic Technology Co., Ltd. bu alanda itibar kazanmıştır. Düşük frekanslı transformatör üretiminde lider olan şirket, voltaj regülatörleri, elektrikli kaynak makineleri, fotovoltaik invertörler, enerji depolama sistemleri, HVAC ve ev aletlerini kapsayan uygulamalara yönelik ürünler tasarlamaktadır. Kaynak ekipmanlarında transformatörler, tutarlı kaynak kalitesi için kritik olan kararlı kaynak voltajı ve akımı sağlar. Fotovoltaik invertörlerdeki üniteler, çoğu ulusal şebeke yönetmeliğinin gerektirdiği galvanik izolasyonu sağlarken, güneş panellerinden gelen DC gücünü şebekeye uyumlu AC'ye dönüştürür. Batarya enerji depolama sistemlerinde, çift yönlü düşük frekanslı transformatörler hem şarj hem de deşarj döngülerini yöneterek yenilenebilir enerji entegrasyonunun genel verimliliğini artırır.

Yüksek Frekans Transformatörü: Güçlü Yönler ve Kullanım Durumları

Yüksek frekanslı transformatörler, AC şebekesinin ilk olarak DC'ye yönlendirildiği, ardından transformatöre beslenmeden önce yüksek frekansta (tipik olarak 20 kHz – 300 kHz) anahtarlandığı anahtarlamalı güç kaynaklarında (SMPS) etkinleştirme bileşenidir. Daha yüksek frekansta çalışmak, çekirdeğin aynı güç değeri için önemli ölçüde daha küçük olabileceği anlamına gelir. bir 65W dizüstü bilgisayar şarj cihazı yüksek frekanslı dönüşümün kullanılması avucunuzun içine sığar; eşdeğer bir 50 Hz transformatör tuğla boyutunda olacaktır. Kompaktlığın kritik olduğu telekom güç kaynaklarında, tıbbi görüntüleme ekipmanlarında, EV yerleşik şarj cihazlarında ve LED sürücülerinde yüksek frekanslı tasarımlar önemlidir.

Transformatörlerin Endüstrilerdeki Temel Uygulamaları

Güç İletimi ve Dağıtımı

Elektrik enerjisi santrallerde tipik olarak 11 kV ile 25 kV arasındaki voltajlarda üretilir. Yükseltici transformatörler bunu yükseltir 220 kV, 400 kV ve hatta 765 kV uzun mesafeli iletim için dirençli kayıpları önemli ölçüde azaltır (güç kaybı = I²R, dolayısıyla voltajı iki katına çıkarmak ve akımı yarıya indirmek kayıpları %75 oranında azaltır). Hedefte, düşürücü transformatörler voltajı kademeli olarak son kullanıcılar için 33 kV, 11 kV ve son olarak 230/400 V'ye düşürür.

Endüstriyel Kaynak ve İmalat

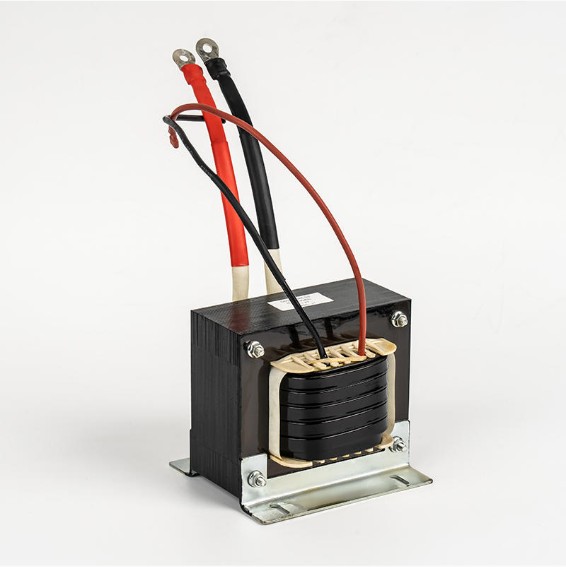

Elektrik ark kaynakçıları, şebeke voltajını (230 V veya 400 V) kaynak arkları için gereken düşük voltajlara (20-80 V) dönüştürmek ve aynı zamanda çok yüksek akımlar sağlamak için düşük frekanslı transformatörlere bağımlıdır - tipik olarak 100–500 A veya daha fazla . Transformatörün doğal kaçak endüktansı, endüstriyel imalatta tutarlı kaynak kalitesi için gerekli olan, kaynak arkını stabilize eden doğal bir akım sınırlama özelliği sağlar.

Yenilenebilir Enerji: Fotovoltaik İnvertörler ve Enerji Depolama

Fotovoltaik (PV) sistemlerde, dizi veya merkezi invertörler içindeki düşük frekanslı transformatörler, güneş panellerinden işlenmiş DC'yi şebekeye uyumlu AC'ye dönüştürürken, birçok şebeke standardının gerektirdiği galvanik izolasyonu sağlar. Akü enerji depolama sistemlerinde (BESS), çift yönlü transformatörler hem şarj (AC→DC) hem de deşarj (DC→AC) döngülerini yönetir. Küresel kurulu güneş enerjisi kapasitesi 2024'te 1,6 TW'yi aştı Bu sektörde güvenilir transformatör teknolojisine yönelik muazzam ve artan talebi temsil ediyor.

Ev Aletleri ve Aydınlatma

Klimalardaki transformatörler, değişken hızlı kompresör sürücüleri ve fan motorları için AC'yi DC'ye dönüştürür. Aydınlatma sistemlerinde, yüksek frekanslı transformatörlere sahip elektronik balastlar da dahil olmak üzere transformatörler, floresan ve LED armatürlere giden voltajı ve akımı düzenler. HVAC ve soğutma sistemlerindeki düşük frekanslı izolasyon transformatörleri, hassas kontrol elektroniklerini güç hattı bozukluklarından koruyarak değişen şebeke koşullarında istikrarlı ve verimli soğutma veya ısıtma işlemi sağlar.

Transformatörün Dezavantajları ve Sınırlamaları

Avantajlarına rağmen transformatörlerin, mühendislerin sistem tasarımı sırasında hesaba katması gereken gerçek sınırlamaları vardır:

• Yalnızca AC işletimi : Konvansiyonel transformatörler yalnızca alternatif akımla çalışır. DC gerilimleri, önce AC'ye çevrilmeden dönüştürülemez; bu nedenle DC tabanlı sistemler, yüksek frekanslı transformatörler içeren invertörlere veya dönüştürücülere ihtiyaç duyar.
• Düşük frekansta boyut ve ağırlık : Düşük frekanslı çalışma, daha büyük çekirdekler ve daha fazla bakır sargı gerektirir. 10 kVA, 50 Hz'lik bir transformatör 50-80 kg ağırlığında olabilir; bu da alanın kısıtlı olduğu veya taşınabilir ortamlarda pratik değildir.
• Yüksüz çekirdek kayıpları : Transformatöre enerji verildiğinde sıfır yükte dahi histerezis ve girdap akımı kayıpları meydana gelir. %10 yükte çalışan büyük bir dağıtım transformatörü, yüksüz durumdaki kayıpların yine %100'üne neden olur ve bu da hafif yüklü ağlarda verimliliği azaltır.
• Harmonik distorsiyon hassasiyeti : Doğrusal olmayan yükler (VFD'ler, UPS redresörleri, EV şarj cihazları) transformatör sargılarına harmonik akımlar enjekte ederek ek ısınmaya ve hızlandırılmış eskimeye neden olur. K faktörü dereceli tasarımlar olmadan standart bir transformatörün kullanılması gerekebilir. Etiket kapasitesinin %50-70'ine düşürüldü Ağır harmonik yükler altında.
• Enerjilendirme sırasında ani akım : İlk açıldığında, transformatörler birkaç döngü için nominal akımın 8-12 katı ani akımlar çekebilir; bu durum, hatalı açmaları önlemek için uygun şekilde kalibre edilmiş koruma röleleri gerektirir.
• Çevresel kaygılar (yağla doldurulmuş tipler) : Madeni yağ dolgulu transformatörler yangın ve dökülme riski taşır. Bu durum, özellikle iç mekan, yer altı ve çevreye duyarlı kurulumlar için kuru tip ve biyolojik olarak parçalanabilen doğal ester sıvı tasarımlarının giderek daha fazla benimsenmesine neden oluyor.

Sonuç: Uygulamanız için Doğru Transformatörü Seçmek

Transformatörler - ister düşük frekanslı ister yüksek frekanslı olsun - modern elektrik sistemlerinde vazgeçilmez olmaya devam ediyor. Doğru seçim, özel çalışma gereksinimlerinize bağlıdır:

• Eğer ihtiyacın varsa yüksek güç, sağlam elektriksel izolasyon, dalgalanma toleransı ve doğrudan şebeke frekansıyla çalışma — güç dağıtımı, endüstriyel kaynak, güneş enerjisi invertörleri, HVAC veya enerji depolama için — düşük frekanslı bir transformatör uygun seçimdir.
• Eğer ihtiyacın varsa kompakt boyut, hafif ambalaj ve anahtarlamalı mod devrelerine entegrasyon — dizüstü bilgisayar şarj cihazları, telekom gücü, tıbbi cihazlar veya EV yerleşik şarj cihazları için — yüksek frekanslı transformatörler en uygun çözümdür.

Yenilenebilir üretimin, dağıtılmış pil depolamanın ve EV altyapısının genişletilmesiyle enerji sistemleri geliştikçe, yüksek performanslı transformatörlere olan talep de artıyor. Amorf ve nanokristal çekirdek malzemelerdeki ilerlemeler, iyileştirilmiş yalıtım sistemleri ve akıllı izleme (gerçek zamanlı yük, sıcaklık ve sağlık teşhisine sahip IoT özellikli transformatörler) verimliliği ve güvenilirliği yeni boyutlara taşıyor. Transformatörlerin nasıl çalıştığını anlamak yalnızca akademik değildir: modern endüstriye ve günlük yaşama güç veren elektrik sistemlerinin tasarlanması, belirlenmesi ve bakımı için temel bilgidir.
