Transformatör Ne İşe Yarar?

Temel Cevap

bir trafo Elektromanyetik indüksiyon yoluyla elektrik enerjisini iki veya daha fazla devre arasında aktarır, Frekansı değiştirmeden voltaj seviyelerini değiştirme . Pratik anlamda, uzun mesafeli iletim için voltajı yükseltir (örneğin, 11 kV'tan 400 kV'a) veya güvenli son kullanım için düşürür (örneğin, elektronik için 240 V'tan 12 V'a). Gerilim dönüşümünün ötesinde, transformatörler ayrıca elektriksel izolasyon sağlar, akımı düzenler ve ekipmanı dalgalanmalardan korur.

Modern transformatörler aşağıdaki verimliliklere ulaşır: %95 ila %99 Bu da onları kullanımdaki en verimli elektrikli cihazlar arasına sokuyor. İster yüzlerce megavat kapasiteli bir trafo merkezinde ister bir telefon şarj cihazının içindeki kompakt bir ünitede olsun, temel prensip (Faraday'ın elektromanyetik indüksiyon yasası) aynı kalır.

Transformatör Çeşitleri ve Uygulamaları

Transformatörler genel olarak çalışma frekansı, yapısı ve uygulamasına göre kategorize edilir. Farklılıkları anlamak, herhangi bir sistem için doğru birimin seçilmesine yardımcı olur.

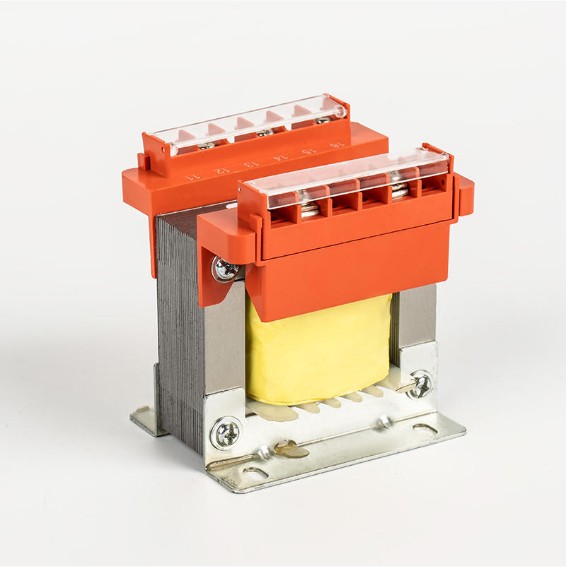

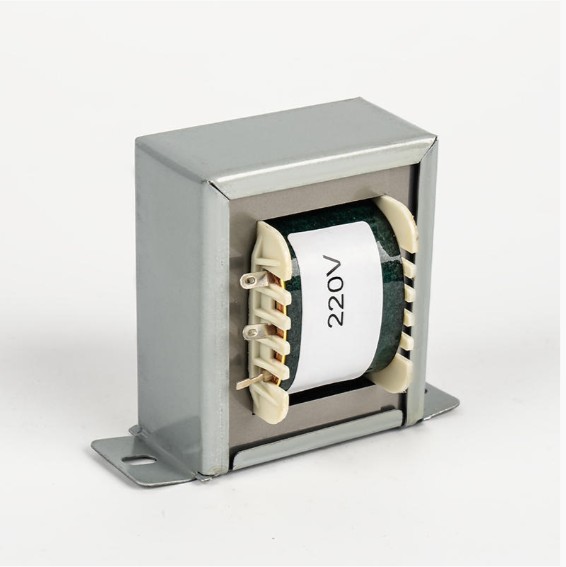

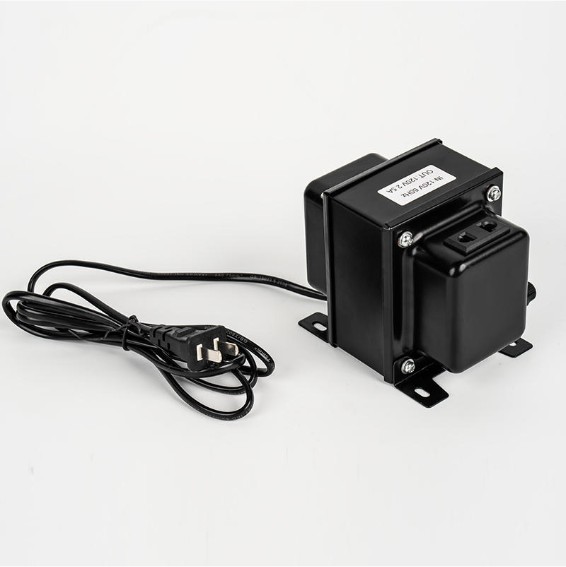

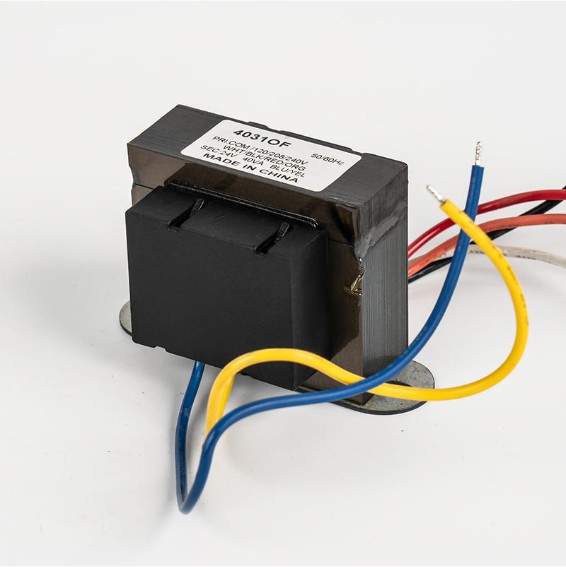

Alçak Frekans Transformatörleri

Düşük frekanslı transformatörler standart elektrik şebekesi frekansında çalışır. 50 Hz veya 60 Hz . Girdap akımı kayıplarını en aza indirmek için lamine silikon çelik çekirdekler kullanırlar. Başlıca avantajları arasında sağlamlık, yüksek güç taşıma kapasitesi ve uygun bakımla genellikle 25 yılı aşan uzun hizmet ömrü yer alır.

birpplications of low frequency transformers span a wide range of industries:

• Güç dağıtımı: Şebeke trafo merkezleri iletim voltajından tüketici voltajına iniyor
• Endüstriyel kontrol: Kararlı, yüksek akım çıkışı gerektiren voltaj regülatörleri, stabilizatörler ve elektrikli kaynak makineleri
• Aydınlatma ve ev aletleri: Karartma sistemleri, HVAC kompresör sürücüleri ve soğutma üniteleri
• Yeni enerji: Güneş panellerindeki DC'yi şebeke uyumlu AC'ye dönüştüren fotovoltaik (PV) invertörler ve şarj/deşarj döngülerini yöneten enerji depolama sistemleri

Ningbo Chuangbiao Electronic Technology Co., Ltd., bu zorlu ortamlar için tasarlanmış düşük frekanslı transformatörler konusunda uzmanlaşarak güç, endüstriyel, aydınlatma, ev aletleri ve yeni enerji sektörlerinde verimli güç dönüşümü ve güvenilir koruma sağlayan ürünler sunar.

Yüksek Frekans Transformatörleri

Yüksek frekanslı transformatörler 20 kHz'den birkaç MHz'e kadar . Demir çekirdeklerde çekirdek kayıpları frekans arttıkça arttığından, bunun yerine ferrit veya toz demir çekirdekler kullanılır. En büyük faydası boyuttur: 50 Hz'lik bir üniteyle aynı gücü taşıyan yüksek frekanslı bir transformatör, 10 ila 100 kat daha küçük ve daha hafif .

Tipik uygulamalar arasında anahtarlamalı güç kaynakları (SMPS), telekomünikasyon ekipmanları, tıbbi cihazlar ve elektrikli araç (EV) yerleşik şarj cihazları bulunur.

Akım Trafosu Bağlantısı: Nasıl Çalışır ve Neden Önemlidir

bir current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

Standart CT Bağlantı Prosedürü

1. Ana iletkeni (ölçülen hat) CT penceresinden geçirin veya birincil terminallere (P1, P2) bağlayın.
2. İkincil terminalleri (S1, S2) ölçüm cihazına (genellikle 5 A veya 1 A nominal ampermetreye veya enerji ölçere) bağlayın.
3. Enerji verilmiş bir CT'nin sekonderini asla açık devre bırakmayın. birn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. Koruyucu röle uygulamalarında doğru faz ilişkilerini sağlamak için kutup işaretlerine (nokta kuralı veya P1/S1 işaretleri) dikkat edin.
5. Değişken voltaj tehlikelerini önlemek için standart uygulamaya göre (tipik olarak şasiye topraklanmış S2 veya S1) bir ikincil terminali topraklayın.

Yaygın CT oranları şunlardır: 100:5, 200:5, 400:5 ve 1000:5A . Düşük boyutlu bir CT oranının seçilmesi doygunluğa ve ölçüm hatalarına neden olur; aşırı boyutlandırma normal yükte doğruluğu azaltır. Sipariş verirken daima CT doğruluk sınıfını (örn. ölçüm için Sınıf 0,5, koruma için Sınıf 5P) belirtin.

Ped Montajlı Transformatör: Kurulum ve Önemli Hususlar

bir pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

Tipik derecelendirmeler şöyle değişir: 25 kVA'dan 2.500 kVA'ya 4 kV ile 35 kV arası primer gerilimler ve 120/240 V (tek fazlı) veya 208Y/120 V ile 480Y/277 V (üç fazlı) arasında sekonder gerilimlerle.

Temel Kurulum Gereksinimleri

• Beton yastık: Düz, yapısal olarak derecelendirilmiş ve üreticinin spesifikasyonlarına göre boyutlandırılmış olmalıdır (tipik olarak kabin kaplama alanının 3-6 inç ötesine uzanmalıdır).
• Gümrükleme: Yüksek gerilim tarafında minimum 3 fitlik açık çalışma alanı; NEC yönergelerine göre binalardan 10 feet mesafe.
• Kablo yönlendirme: Yeraltı kabloları, neme ve kemirgenlere karşı yalıtılmış boru kılıflarından girer.
• Topraklama: Kabin ve nötr, yerel toprak direnci gereksinimlerine (tipik olarak <25 Ω) göre tahrik edilen bir topraklama çubuğuna bağlanmalıdır.
• Yağ tutma: Pek çok yargı bölgesi, toprağın kirlenmesini önlemek için yağla doldurulmuş ünitelerin altında ikincil bir muhafaza banketi veya emici ped gerektirir.

Trafo ve Trafo Merkezi: Birlikte Nasıl Çalışırlar?

bir substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

bir typical utility substation workflow looks like this:

1. İletim hattı girişi: Güç, üretim tesisinden 115 kV, 230 kV veya 500 kV olarak gelir.
2. Düşürücü transformatör: bir large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. Anahtarlama donanımı ve koruma: Devre kesiciler, bağlantı kesme anahtarları ve koruyucu röleler arızaları milisaniyeler içinde izole eder.
4. Dağıtım transformatörleri: Direğe monteli veya yastığa monteli üniteler, konut ve ticari kullanım için voltajı 120/240 V veya 480 V'a daha da düşürür.

bir single substation power transformer can handle 10 MVA'dan 1.000 MVA'ya ve birkaç yüz tona kadar ağırlığa sahiptir. Böyle bir ünitenin arızalanması tüm bölgeyi haftalarca devre dışı bırakabilir; bu nedenle trafo trafosunun izlenmesi ve bakımı kritik altyapı görevleri olarak kabul edilir.

Transformatör Nasıl Kontrol Edilir: Test Yöntemleri ve Nelere Bakılmalı

Düzenli testler beklenmedik arızaları önler ve transformatörün servis ömrünü uzatır. Uygun test, transformatör tipine ve mevcut ekipmana bağlıdır.

Temel Görsel ve Fiziksel Kontroller

• Yağ sızıntısı, korozyon, çatlak burçlar veya hasarlı soğutma kanatçıkları olup olmadığını kontrol edin.
• Yağ seviyesini gözetleme camından kontrol edin; Düşük yağ soğutmayı ve dielektrik dayanımını azaltır.
• Olağandışı uğultu, uğultu veya çatırtıyı dinleyin; normal 100-120 Hz uğultu üzerindeki sesler çekirdek gevşekliğine veya kısmi deşarja işaret edebilir.
• Soğutma fanlarının veya pompalarının (varsa) doğru şekilde çalıştığını doğrulayın.

Elektrik Testleri

• Dönüş Oranı Testi (TTR): Birincil ve ikincil gerilim oranının isim plakasıyla eşleştiğini doğrulayın. Kabul edilebilir sapma tipik olarak ±%0,5 isim plakası oranı.
• Yalıtım Direnci (IR) Testi: birpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1.000 MΩ orta gerilim üniteleri için genellikle sağlıklı kabul edilir.
• DC Sargı Direnci: Kısa devre yapan dönüşleri veya gevşek bağlantıları algılar. Ölçülen değerleri fabrika verileriyle karşılaştırın; %2'nin üzerindeki sapmalar soruşturma gerektirir.
• Çözünmüş Gaz Analizi (DGA): Yağla doldurulmuş transformatörler için, izolasyon yağında çözünmüş gazları ölçerek yeni başlayan arızaları tanımlar (örneğin, asetilen arkı gösterir, hidrojen kısmi deşarjı gösterir).
• Güç Faktörü / Tan Delta Testi: Yalıtımdaki dielektrik kayıplarını ölçer. Değerleri aşan %0,5–%1 yağlı kağıt yalıtım sistemleri için nem girişi veya eskime olduğunu gösterir.

Önerilen Bakım Aralıkları

Uygulamanız için Doğru Transformatörün Seçilmesi

Bir transformatör seçmek, çeşitli parametrelerin yüke ve ortama göre eşleştirilmesini içerir. Küçük boyutlandırma aşırı ısınmaya ve erken arızaya neden olur; Aşırı boyutlandırma sermaye israfına neden olur ve yüksüz kayıpları artırır.

• kVA Değeri: Toplam bağlı yükü (kW cinsinden) güç faktörüne bölerek hesaplayın ve ardından gelecekteki genişletmeler için %20-25'lik bir güvenlik marjı ekleyin.
• Gerilim Oranı: Birincil voltajı beslemeyle ve ikincil voltajı yük gereksinimiyle eşleştirin; besleme voltajı değişirse kademe değiştirici aralığını onaylayın.
• Yalıtım Sınıfı: İç mekan, yangına duyarlı yerler (örn. hastaneler, yüksek binalar) için kuru tipi seçin; Daha yüksek değerlerin gerekli olduğu dış mekan trafo merkezleri için yağa batırılmış.
• Çalışma Frekansı: 50 Hz veya 60 Hz uyumluluğunu doğrulayın; 60 Hz için tasarlanmış bir transformatör, aynı voltajda 50 Hz'de çalıştırıldığında aşırı ısınacak ve doyacaktır.
• Çevre Koşulları: Nemli, aşındırıcı veya yüksek rakımlı ortamlar için kapsüllü sargılar, tropikal kaplama veya rakım azaltılmış üniteler belirtin.

Ningbo Chuangbiao Electronic Technology Co., Ltd., kanıtlanmış düşük frekanslı transformatör performansı gerektiren endüstriyel ve yeni enerji uygulamaları için, sıkı kalite standartları ve derin uygulama uzmanlığıyla desteklenen, kaynak transformatörleri ve voltaj regülatörlerinden PV invertör transformatörlerine ve enerji depolama sistemi birimlerine kadar mühendislik çözümleri sunmaktadır.
