Transformatörün Temelleri: Transformatör nedir?

bir trbirfo herhangi bir doğrudan elektrik bağlantısı olmadan, elektromanyetik içiçiçiçiçindedededededüksiyon yoluyla iki veya daha fazla devre arasında elektrik enerjisini aktaran statik elektrikli bir cihazdır. Temel işlevi, gücü (ideal olarak) sabit tutarken voltajı artırmak veya azaltmaktır. Transformatör temellerini anlamak, güç sistemleri, endüstriyel kontroller veya yenilenebilir enerji uygulamaları ile çalışan herkes için çok önemlidir.

Uygulamada, 10:1 dönüş oranıyla 240 V'luk bir birincil kaynağa bağlanan bir transformatör, ikincilde yaklaşık 24 V sağlayacaktır; bu, tüm transformatör tasarımının ve seçiminin temelini oluşturan basit bir ilişkidir.

Transformatör ve Elektromanyetik İndüksiyonun Prensipleri

Transformatörler tamamen Faraday'ın Elektromanyetik İndüksiyon Yasasına göre çalışır. Birincil sargıdan alternatif bir akım geçtiğinde, çekirdekte sürekli değişen bir manyetik akı oluşur. Bu değişen akı, ikincil sargıda bir elektromotor kuvveti (EMF) indükler.

Her sargıda indüklenen EMF şu şekilde tanımlanır:

E = 4,44 × f × N × Φ _maksimum

Nerede:

• f = besleme frekansı (Hz)
• N = sarımdaki dönüş sayısı
• Φ _maksimum = maksimum manyetik akı (Webers)

Transformatörler değişen akıya dayandıkları için yalnızca alternatif akımla (AC) çalışırlar. DC uygulanması, indüksiyonun olmamasına neden olur; yalnızca dirençli bir voltaj düşüşü ve sarımda potansiyel olarak zarar verici ısı oluşumu meydana gelir.

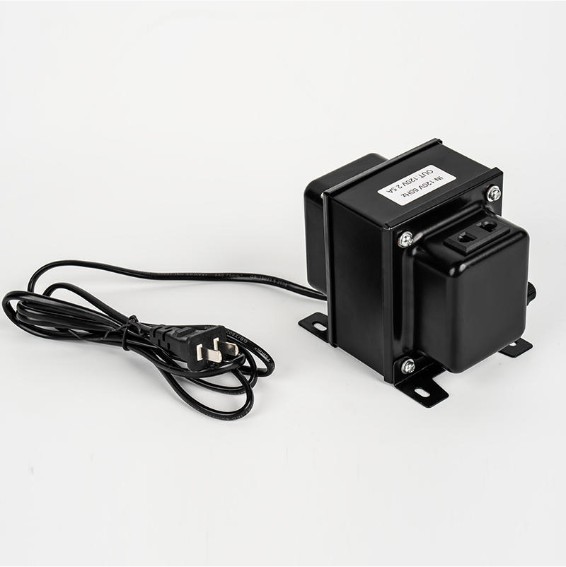

Tek Fazlı Gerilim Trafosu

Tek fazlı gerilim transformatörü en temel transformatör türüdür. Paylaşılan bir manyetik çekirdeğin etrafına sarılmış iki bobinden (birincil ve ikincil) oluşur. Birincil terminale bir AC voltajı uygulandığında, ikincil terminallerde orantılı bir voltaj belirir.

Tek fazlı transformatörlerin temel özellikleri şunları içerir:

• Gerilim dönüşümü dönüş oranıyla doğru orantılıdır
• Akım dönüşümü dönüş oranıyla ters orantılıdır
• Birincil ve ikincil elektriksel olarak yalıtılmıştır ancak manyetik olarak bağlanmıştır
• Yaygın uygulamalar arasında ev aletleri, endüstriyel kontroller ve aydınlatma sistemleri bulunur

bir typical single-phase distribution transformer for residential use steps down the utility supply from 11kV ila 230V Güvenli ev içi tüketim için.

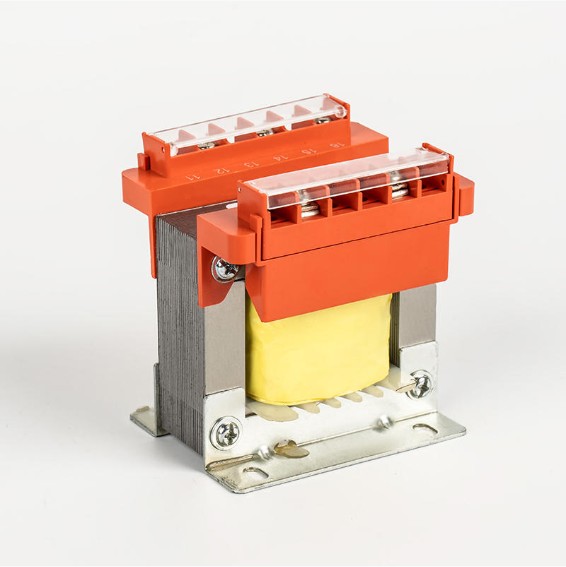

Trafo İnşaatı (Tek Fazlı)

bir single-phase transformer has three primary physical components:

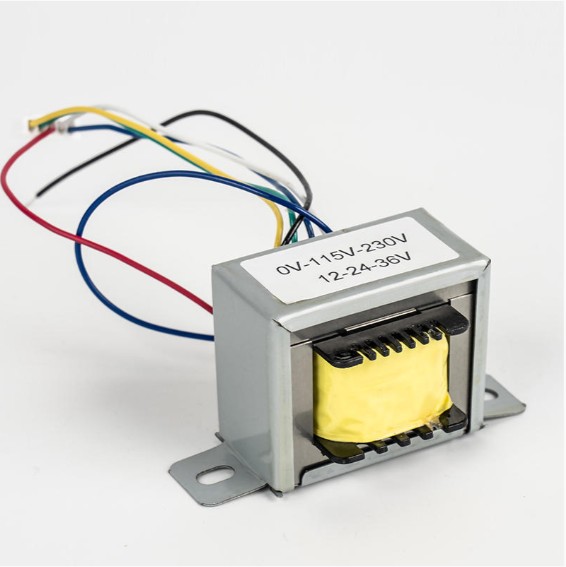

Manyetik Çekirdek

Çekirdek, manyetik akı için düşük relüktanslı bir yol sağlar. Her biri yalıtım verniği ile kaplanmış ince silikon çelik laminasyonlarından (tipik olarak 0,35 mm ila 0,5 mm kalınlıkta) yapılmıştır. Bu lamine yapı girdap akımı kayıplarını %90'a kadar azaltır aynı boyutlardaki katı bir çekirdekle karşılaştırıldığında.

İki ortak çekirdek konfigürasyonu kullanılır:

• Çekirdek tipi: Sargılar çekirdek uzuvları çevreler; yüksek gerilim uygulamaları için daha iyi
• Kabuk tipi: Çekirdek sargıları çevreler; daha iyi manyetik koruma sunar ve kompakttır

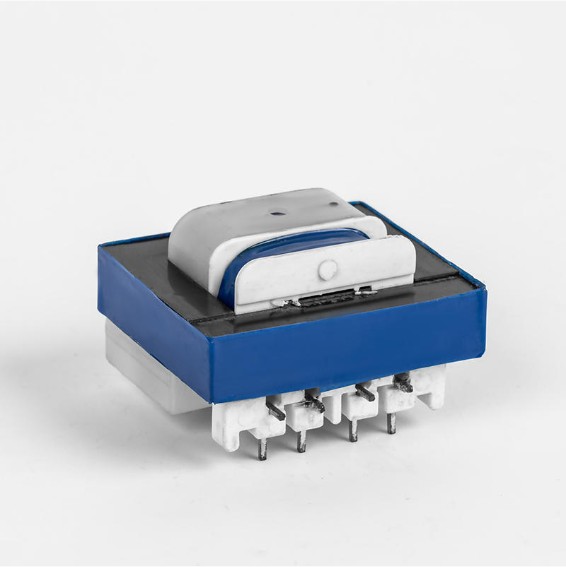

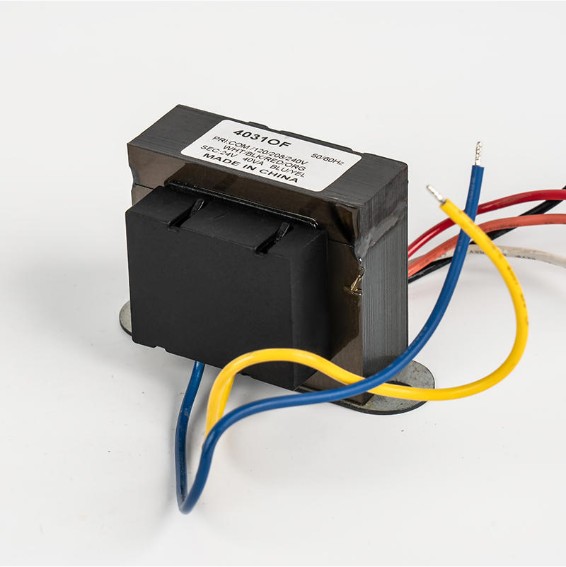

Sargılar

Sargılar are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Yalıtım Sistemi

Yalıtım, birincil ve ikincil sargıları ayırır ve her birini çekirdekten izole eder. Yaygın yalıtım malzemeleri arasında Kraft kağıt, presli karton ve vernikli kambrik bulunur. Yalıtım sınıfı (örn. 130°C'de Sınıf B, 155°C'de F Sınıfı) maksimum çalışma sıcaklığını belirler.

bir Transformer's Turns Ratio

Dönüş oranı, transformatör tasarımında en önemli parametredir. Birincil ve ikincil gerilimler ve akımlar arasındaki ilişkiyi tanımlar.

Dönüş Oranı (a) = N _P / N _S = V _P / V _S = ben _S / ben _P

N nerede _P ve N _S sırasıyla birincil ve ikincildeki dönüş sayısıdır, V _P ve V _S karşılık gelen voltajlardır ve ben _P ve ben _S akıntılardır.

Gerilim dönüş oranıyla ölçeklenirken akımın ters ölçeklendiğini unutmayın; voltajı yarıya indiren bir transformatör akımı iki katına çıkaracaktır (ideal bir transformatör varsayarak).

Transformatör Eylemi Açıklaması

Transformatör eylemi, birincilden ikincil enerji aktarımının tam sırasını ifade eder. İşte adım adım süreç:

1. birC voltage is applied to the primary winding, driving an alternating current through it.
2. Bu akım çekirdekte alternatif bir manyetik akı oluşturur ve tipik olarak tamamlanır. Saniyede 50 veya 60 tam döngü Besleme frekansına bağlı olarak.
3. Değişen akı ikincil sargıya bağlanır ve bir voltajı indükler (Faraday Yasasına göre).
4. İkincil devreye bir yük bağlandığında akım akar ve yük güç alır.
5. İkincil akım, birincil akışa karşı çıkan kendi akışını yaratır (Lenz Yasası), birincil akışın telafi etmek için kaynaktan daha fazla akım çekmesine neden olur - kendi kendini düzenleyen bir mekanizma.

Bu işlem tamamen temassızdır - hareketli parça yoktur, sargılar arasında elektrik bağlantısı yoktur - transformatörleri genellikle aşan ömürleriyle son derece güvenilir kılar. 25-40 yıl bakımlı tesislerde.

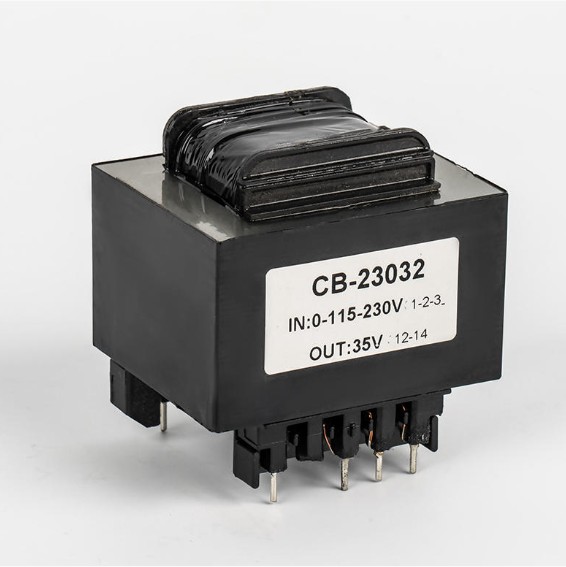

Trafo Temelleri Örneği: İşlenmiş Hesaplama

Aşağıdaki özelliklere sahip tek fazlı bir transformatör düşünün:

• Birincil voltaj (V _P ): 230V
• İkincil voltaj (V _S ): 12V
• Birincil dönüşler (K _P ): 1150 dönüş
• Yük direnci: 10Ω

Adım 1 — Dönüş oranını bulun: a = 230 / 12 ≈ 19,17

Adım 2 — N'yi bulun _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 dönüş

Adım 3 – İkincil akımı bulun: ben _S = V _S / R = 12 / 10 = 1,2A

Adım 4 – Birincil akımı bulun (ideal): ben _P = ben _S / a = 1,2 / 19,17 ≈ 0,063A (63mA)

Bu örnek, birincil devrenin yüke 12V verirken nasıl yalnızca küçük bir akım çektiğini gösterir; akım yükseltmeyle gerilim düşürmenin pratik bir gösterimi.

Transformatördeki Elektrik Gücü

benn an ideal transformer, input power equals output power. There is no energy conversion — only energy transfer:

P _in = V _P × ben _P = V _S × ben _S = P _dışarı

benn the real world, a portion of the input power is lost. These losses fall into two categories:

Çekirdek (Demir) Kayıpları

Çekirdek kayıpları yükten bağımsız olarak sabittir ve aşağıdakilerden oluşur:

• Histerezis kaybı: Enerji, her döngüde çekirdekteki manyetik alanlar olarak ters yönde dağılır. Tane yönelimli silikon çelik kullanılarak azaltılmıştır.
• Girdap akımı kaybı: Çekirdek malzeme içinde indüklenen dolaşım akımları. Çekirdeğin lamine edilmesiyle azaltılır.

Bakır (ben²R) Kayıpları

Bakır kayıpları sargı iletkenlerinin direncinden kaynaklanır ve yük akımının karesine göre değişir: P _Cu = ben² × R . Bu kayıplar daha yüksek yüklerde önemli ölçüde artar, bu nedenle transformatörler aşırı ısınmayı önlemek için belirli bir kVA'da derecelendirilir.

Trafo Verimi

Transformatör verimliliği (η), yüzde olarak ifade edilen, çıkış gücünün giriş gücüne oranı olarak tanımlanır:

η(%) = (P _dışarı / P _in ) × 100 = (P _dışarı / (P _dışarı P _kayıplar )) × 100

Modern güç transformatörleri rutin olarak aşağıdaki verimliliklere ulaşır: %97 ila %99,5 Bu da onları şimdiye kadar tasarlanmış en verimli elektrikli cihazlar arasında kılıyor. %99 verimlilikteki 100 kVA'lık bir transformatör, 99 kW kullanılabilir güç sağlarken yalnızca yaklaşık 1 kW'ı ısı olarak dağıtır.

Maksimum verimlilik, bakır kayıpları demir kayıplarına eşit olduğunda ortaya çıkar; bu, çekirdek malzemesinin, çekirdek kesitinin ve iletken boyutunun dikkatli seçilmesiyle tasarlanabilecek bir durumdur. Tam yükte 200W demir kayıpları ve 200W bakır kayıpları olan 50 kVA değerindeki bir transformatör için:

η = 50.000 / (50.000 200 200) × 100 = %99,2

Trafo Verimi Triangle

Verimlilik üçgeni, güç üçgeninden türetilen görsel bir araçtır ve bir transformatördeki giriş gücü, çıkış gücü ve kayıplar arasındaki ilişkiyi anlamak için kullanışlıdır.

Üç taraf şunları temsil eder:

• bennput power (P _in ): Hipotenüs — kaynaktan çekilen toplam enerji
• Çıkış gücü (P _dışarı ): Yüke iletilen faydalı güç
• Kayıplar (P _kayıp ): Çekirdek kayıpları Isı olarak dağılan bakır kayıpları

Verimlilik açısı θ, transformatörün ideale ne kadar yakın çalıştığını gösterir; daha küçük bir açı, daha yüksek verimliliği gösterir. Bu kavramsal model, mühendislerin transformatör tasarımını belirli yük profilleri için optimize ederken verimlilik açısından ödünleşimleri görselleştirmelerine yardımcı olur.

Transformatörün Temelleri Özeti

Transformatörün çalışmasının temel prensipleri aşağıdaki gibi özetlenebilir:

Transformatörün Temel Gösterimi

benn circuit diagrams and engineering schematics, the transformer is represented by two coupled coil symbols separated by vertical lines (representing the core). The standard schematic conveys:

• Nokta gösterimi: Her sargının bir terminalindeki noktalar polariteyi gösterir; noktalı terminallerdeki voltajlar aynı fazdadır
• Çekirdek hatları: Tek çizgiler hava çekirdekli bir transformatörü temsil eder; çift çizgiler demir çekirdekli bir transformatörü temsil eder
• Sarma etiketleri: Birincil (sol) ve ikincil (sağ) açıkça farklıdır

Devre analizinde kullanılan ideal bir transformatör modeli için eşdeğer devre, dönüş oranına sahip ideal bir transformatör içerir. a mükemmel enerji transferini temsil eder. Gerçek transformatör modelleri seri direnç ekler (R ₁ , R ₂ ) ve kaçak reaktansı (X ₁ , X ₂ ) her bir sarım için artı mıknatıslanma reaktansını ve çekirdek kaybı direncini temsil eden bir şönt dal; mühendislere her türlü yük koşulunda voltaj regülasyonunu ve verimliliği tahmin etmek için eksiksiz bir araç sağlar.

Gerilim regülasyonu — ikincil terminal voltajındaki yüksüz durumdan tam yüke geçiş — önemli bir performans ölçütüdür. İyi tasarlanmış bir düşük frekanslı transformatör, voltaj regülasyonunu %2 ila %5 tüm yük aralığında kararlı voltaj iletimi sağlar.

İster 230V'luk bir ev kaynağında, ister 10kV'luk bir endüstriyel trafo merkezinde veya güneş DC'sini şebeke AC'ye dönüştüren bir fotovoltaik invertörde kullanılsın, transformatör elektrik enerjisi mühendisliğinin temel cihazı olmaya devam ediyor — prensip olarak basit, uygulama açısından olağanüstü.
